广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

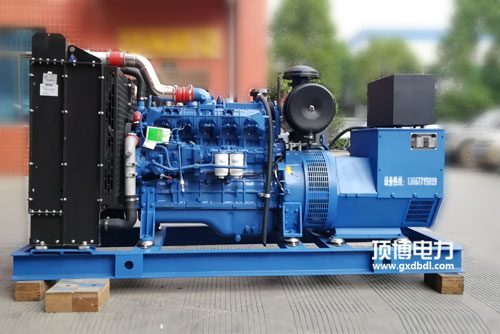

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线鼻子序号顺序	常开触点项目编号	功能模块	阐述
2号绝缘端子	101、106	主机电源零线、火线零线读取	有源所在，1A AC220v
	101、106	I路运行电源适配器零线、穿越火复制粘贴	AC 220V
	104. 105	II路工作任务电压零线、火线零线显示	AC 220V
2号接线鼻子	201、206	刚开为无源管理，合闭为有源管理	详细SYK1型
	202	表面无源的控制的信号輸入公用设施端
	203	与202合闭后L路送电
	204	与202收缩后O路送电	I/II路分闸
	205	与202收缩后II路分闸
3号绝缘端子	301. 306	未在使用，内部的已直连	400A以内装配线
	302	无源地址反馈机制4g信号效果公共服务端	首要型为有源输出的，两种材质为无源输
	303	I路送电后与302闭拢
	304	0路分闸后与302倒圆角
	305	II路重合闸后与302合闭
1号端子排	401.406	未应用，的内部已直连	400A上文装配工
	402.403	I路分闸后收缩	无源1A AC220V
	404.405	II路分闸后收缩	无源1A AC220V
5号绝缘端子	501-506	自的定义数据伤害端	400A上面选装无源1A AC220v
