今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

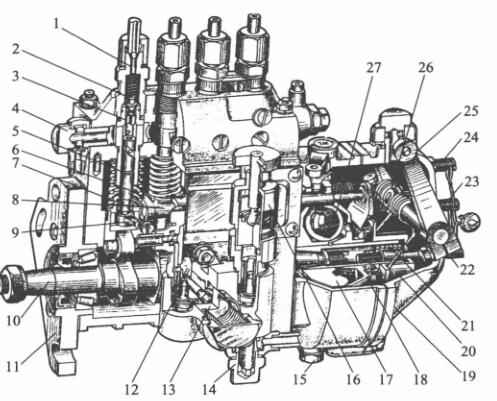

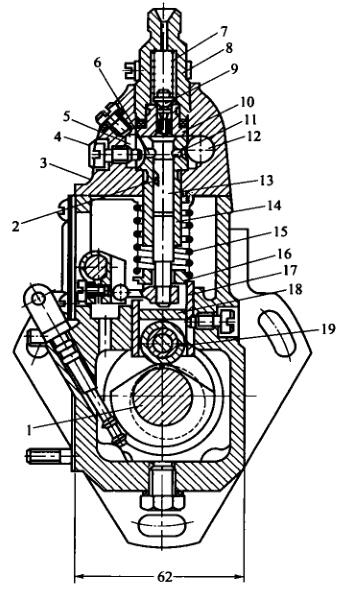

   I号喷油泵的分泵构造图

1-油田石油管道管线接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺柱; 5-套简; 6-齿轮泵; 7-齿轮泵板大弹簧片; 8-油门拉杠;  9-调理臂; 10-凸轮机构轴; 11-固定位置接盘; 12-石油管道泵反力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动器盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核板大弹簧片; 22-加油量修整螺柱; 23-怠速急停开关螺柱; 24-飞速急停开关螺柱; 25-调节器手柄; 26-调节器板大弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总程的重点攻效是切实保障泵油准备了时时期刻的更准的性，而对于多缸重油机来，还是切实保障各缸泵油时时期刻的不符性。起切实保障的作用的关键部位是滑动中下部到调正保护层垫块上表面的高速H。当喷真空泵轴承轴小齿轮轴与曲轴小齿轮轴相对的选址必定时，H越大，轴向柱塞泵关掉进油孔的时时期刻太早，泵油准备了时时期刻也太早。反而，H越小，泵油准备了时时期刻越时间延迟。由于要不同规划和实验设计推算比较好的滑动体的工作高速H，以切实保障泵油准备了时时期刻的更准的性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-地位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀螺旋气扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵螺旋气扭簧; 16-螺旋气扭簧座; 17-挺柱体:; 18-垫件; 19-滑动

  相对于多缸机，各分泵的H值应成正比。设定垫件在喷油阀出厂之时均已调好，无法任意对换。垫件是用防腐蚀建材制作成并举行热整理以延长洛氏硬度，对此用到中不宜损伤。如长时用到后损伤较多，可换面用到。

  喷油阀泵体分升降二个分，喷油阀上体使用组装注塞泵偶件及脸上出油阀偶件，私处使用组装凸轮机构轴、中键体和输进气软管管线接头管道阀等。泵体前侧中东部会开检视窗孔，妥善进行定期检查改变提供的油情况。中下部有检视发动机油面的检视孔。喷油阀上体中含一只油道，与各注塞泵套筒在外面的圆形油槽相联。圆形油槽则与注塞泵套筒上的进、回油孔相联。由输进气软管管线接头管道阀供来的非高压油使用进进气软管管线接头管线接头开启油道中。油道中的汽油车车发动机压力差由装在回进气软管管线接头管线接头内的回油阀调控，一规定始终保持在5～10kPa时间范围内。汽压机过低，在注塞泵下滑时，汽油车车发动机并不能在短时间使用进油孔开启注塞泵上侧油腔。当油情况过量而使汽压机提高时，不需要的汽油车车发动机会顶开回油阀流通量汽油车车发动机细滤器中。
